ਹਾਈ ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗ ਬਾਰੇ

ਹਾਈ-ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗ ਇੱਕ ਯੰਤਰ ਨੂੰ ਦਰਸਾਉਂਦੀ ਹੈ ਜੋ ਇੱਕ ਜਾਂ ਕਈ ਕੰਡਕਟਰਾਂ ਨੂੰ ਭਾਗਾਂ ਵਿੱਚੋਂ ਲੰਘਣ ਦੀ ਇਜਾਜ਼ਤ ਦਿੰਦੀ ਹੈ ਜਿਵੇਂ ਕਿ ਕੰਧਾਂ ਜਾਂ ਬਕਸੇ ਇਨਸੂਲੇਸ਼ਨ ਅਤੇ ਸਹਾਇਤਾ ਲਈ, ਅਤੇ ਪਾਵਰ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਇੱਕ ਮਹੱਤਵਪੂਰਨ ਯੰਤਰ ਹੈ।ਨਿਰਮਾਣ, ਆਵਾਜਾਈ ਅਤੇ ਰੱਖ-ਰਖਾਅ ਦੀ ਪ੍ਰਕਿਰਿਆ ਵਿੱਚ, ਉੱਚ-ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗਾਂ ਵਿੱਚ ਕਈ ਕਾਰਨਾਂ ਕਰਕੇ ਲੁਕਵੇਂ ਨੁਕਸ ਹੋ ਸਕਦੇ ਹਨ;ਲੰਬੇ ਸਮੇਂ ਦੀ ਕਾਰਵਾਈ ਦੇ ਦੌਰਾਨ, ਉਹ ਇਲੈਕਟ੍ਰਿਕ ਫੀਲਡ ਅਤੇ ਕੰਡਕਟਰ ਹੀਟਿੰਗ, ਮਕੈਨੀਕਲ ਨੁਕਸਾਨ ਅਤੇ ਰਸਾਇਣਕ ਖੋਰ, ਅਤੇ ਵਾਯੂਮੰਡਲ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦੇ ਪ੍ਰਭਾਵਾਂ ਦੁਆਰਾ ਪ੍ਰਭਾਵਿਤ ਹੁੰਦੇ ਹਨ।ਹੌਲੀ-ਹੌਲੀ ਨੁਕਸ ਵੀ ਆਉਣਗੇ।

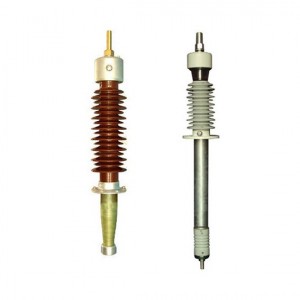

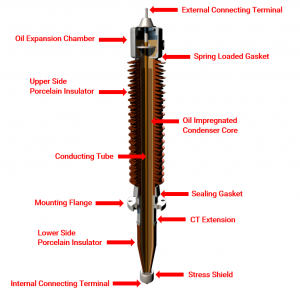

ਹਾਈ-ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗਜ਼ ਮੁੱਖ ਤੌਰ 'ਤੇ ਬਿਜਲੀ ਉਪਕਰਣਾਂ ਦੀਆਂ ਆਉਣ ਵਾਲੀਆਂ ਅਤੇ ਬਾਹਰ ਜਾਣ ਵਾਲੀਆਂ ਲਾਈਨਾਂ ਜਿਵੇਂ ਕਿ ਟ੍ਰਾਂਸਫਾਰਮਰ, ਰਿਐਕਟਰ, ਅਤੇ ਸਰਕਟ ਬ੍ਰੇਕਰ, ਅਤੇ ਕੰਧਾਂ ਤੋਂ ਲੰਘਣ ਵਾਲੇ ਉੱਚ-ਵੋਲਟੇਜ ਸਰਕਟਾਂ ਦੇ ਜ਼ਮੀਨੀ ਇਨਸੂਲੇਸ਼ਨ ਲਈ ਵਰਤੀਆਂ ਜਾਂਦੀਆਂ ਹਨ।ਉੱਚ ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗ ਦੀਆਂ ਤਿੰਨ ਕਿਸਮਾਂ ਹਨ: ਸਿੰਗਲ ਡਾਈਇਲੈਕਟ੍ਰਿਕ ਬੁਸ਼ਿੰਗ, ਕੰਪੋਜ਼ਿਟ ਡਾਈਇਲੈਕਟ੍ਰਿਕ ਬੁਸ਼ਿੰਗ ਅਤੇ ਕੈਪੇਸਿਟਿਵ ਬੁਸ਼ਿੰਗ।ਕੈਪੇਸਿਟਿਵ ਬੁਸ਼ਿੰਗ ਦਾ ਮੁੱਖ ਇਨਸੂਲੇਸ਼ਨ ਕੰਡਕਟਿਵ ਡੰਡੇ 'ਤੇ ਬਦਲਵੇਂ ਤੌਰ 'ਤੇ ਲੇਅਰਡ ਇੰਸੂਲੇਟਿੰਗ ਸਮੱਗਰੀ ਅਤੇ ਫੋਇਲ ਮੈਟਲ ਇਲੈਕਟ੍ਰੋਡਸ ਨੂੰ ਵਾਇਨਿੰਗ ਦੁਆਰਾ ਬਣਾਇਆ ਗਿਆ ਇੱਕ ਕੋਐਕਸ਼ੀਅਲ ਸਿਲੰਡਰਕਲ ਸੀਰੀਜ਼ ਕੈਪੇਸੀਟਰ ਬੈਂਕ ਦਾ ਬਣਿਆ ਹੁੰਦਾ ਹੈ।ਵੱਖ-ਵੱਖ ਇੰਸੂਲੇਟਿੰਗ ਸਮੱਗਰੀ ਦੇ ਅਨੁਸਾਰ, ਇਸ ਨੂੰ ਗੰਮਡ ਪੇਪਰ ਅਤੇ ਤੇਲ ਵਾਲੇ ਪੇਪਰ ਕੈਪੇਸਿਟਿਵ ਬੁਸ਼ਿੰਗ ਵਿੱਚ ਵੰਡਿਆ ਗਿਆ ਹੈ।110kV ਅਤੇ ਇਸ ਤੋਂ ਉੱਪਰ ਦੇ ਟ੍ਰਾਂਸਫਾਰਮਰ ਹਾਈ-ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗਜ਼ ਆਮ ਤੌਰ 'ਤੇ ਤੇਲ-ਕਾਗਜ਼ਕੈਪਸੀਟਰ ਦੀ ਕਿਸਮ;ਇਹ ਵਾਇਰਿੰਗ ਟਰਮੀਨਲ, ਆਇਲ ਸਟੋਰੇਜ ਕੈਬਿਨੇਟ, ਉਪਰਲੀ ਪੋਰਸਿਲੇਨ ਸਲੀਵ, ਲੋਅਰ ਪੋਰਸਿਲੇਨ ਸਲੀਵ, ਕੈਪੇਸੀਟਰ ਕੋਰ, ਗਾਈਡ ਰਾਡ, ਇੰਸੂਲੇਟਿੰਗ ਆਇਲ, ਫਲੈਂਜ ਅਤੇ ਪ੍ਰੈਸ਼ਰ ਬਾਲ ਨਾਲ ਬਣਿਆ ਹੈ।

ਉੱਚ-ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗ ਦੇ ਸੰਚਾਲਨ ਦੇ ਦੌਰਾਨ, ਮੁੱਖ ਇਨਸੂਲੇਸ਼ਨ ਨੂੰ ਉੱਚ ਵੋਲਟੇਜ ਦਾ ਸਾਮ੍ਹਣਾ ਕਰਨਾ ਚਾਹੀਦਾ ਹੈ, ਅਤੇ ਸੰਚਾਲਕ ਹਿੱਸੇ ਨੂੰ ਵੱਡਾ ਕਰੰਟ ਸਹਿਣਾ ਚਾਹੀਦਾ ਹੈ।ਮੁੱਖ ਨੁਕਸ ਹਨ ਅੰਦਰੂਨੀ ਅਤੇ ਬਾਹਰੀ ਬਿਜਲਈ ਕਨੈਕਟਰਾਂ ਦਾ ਖਰਾਬ ਕੁਨੈਕਸ਼ਨ, ਬੁਸ਼ਿੰਗ ਇਨਸੂਲੇਸ਼ਨ ਦਾ ਗਿੱਲਾ ਅਤੇ ਖਰਾਬ ਹੋਣਾ, ਬੁਸ਼ਿੰਗ ਵਿੱਚ ਤੇਲ ਦੀ ਘਾਟ, ਕੈਪੀਸੀਟਰ ਕੋਰ ਦਾ ਅੰਸ਼ਕ ਡਿਸਚਾਰਜ ਅਤੇ ਐਂਡ ਸਕ੍ਰੀਨ ਦਾ ਜ਼ਮੀਨ ਤੋਂ ਡਿਸਚਾਰਜ ਆਦਿ।

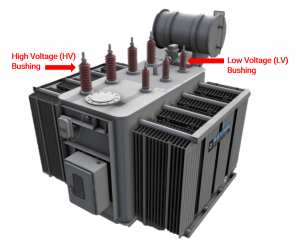

ਟਰਾਂਸਫਾਰਮਰ ਬੁਸ਼ਿੰਗ ਇੱਕ ਆਉਟਲੈਟ ਡਿਵਾਈਸ ਹੈ ਜੋ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੀ ਉੱਚ-ਵੋਲਟੇਜ ਵਾਇਰ ਨੂੰ ਤੇਲ ਟੈਂਕ ਦੇ ਬਾਹਰ ਵੱਲ ਲੈ ਜਾਂਦੀ ਹੈ, ਅਤੇ ਇੱਕ ਕੰਡਕਟਿਵ ਪਾਰਟ ਸਪੋਰਟ ਅਤੇ ਜ਼ਮੀਨੀ ਇਨਸੂਲੇਸ਼ਨ ਦਾ ਕੰਮ ਕਰਦੀ ਹੈ।ਟਰਾਂਸਫਾਰਮਰ ਦੇ ਸੰਚਾਲਨ ਦੌਰਾਨ, ਲੋਡ ਕਰੰਟ ਲੰਬੇ ਸਮੇਂ ਲਈ ਲੰਘਦਾ ਹੈ, ਅਤੇ ਜਦੋਂ ਟਰਾਂਸਫਾਰਮਰ ਦੇ ਬਾਹਰ ਸ਼ਾਰਟ ਸਰਕਟ ਹੁੰਦਾ ਹੈ ਤਾਂ ਸ਼ਾਰਟ-ਸਰਕਟ ਕਰੰਟ ਲੰਘਦਾ ਹੈ।

ਇਸ ਲਈ, ਟ੍ਰਾਂਸਫਾਰਮਰ ਬੁਸ਼ਿੰਗ ਦੀਆਂ ਹੇਠ ਲਿਖੀਆਂ ਜ਼ਰੂਰਤਾਂ ਹਨ:

ਨਿਰਧਾਰਿਤ ਇਲੈਕਟ੍ਰੀਕਲ ਤਾਕਤ ਅਤੇ ਲੋੜੀਂਦੀ ਮਕੈਨੀਕਲ ਤਾਕਤ ਹੋਣੀ ਚਾਹੀਦੀ ਹੈ;

ਇਸ ਵਿੱਚ ਚੰਗੀ ਥਰਮਲ ਸਥਿਰਤਾ ਹੋਣੀ ਚਾਹੀਦੀ ਹੈ ਅਤੇ ਸ਼ਾਰਟ-ਸਰਕਟ ਹੋਣ 'ਤੇ ਤੁਰੰਤ ਓਵਰਹੀਟਿੰਗ ਦਾ ਸਾਮ੍ਹਣਾ ਕਰਨ ਦੇ ਯੋਗ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ;ਆਕਾਰ ਵਿਚ ਛੋਟਾ, ਪੁੰਜ ਵਿਚ ਛੋਟਾ, ਅਤੇ ਸੀਲਿੰਗ ਪ੍ਰਦਰਸ਼ਨ ਵਿਚ ਵਧੀਆ.

ਵਰਗੀਕਰਨ

ਉੱਚ-ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗਾਂ ਨੂੰ ਤੇਲ ਨਾਲ ਭਰੀਆਂ ਬੁਸ਼ਿੰਗਾਂ ਅਤੇ ਕੈਪੇਸਿਟਿਵ ਬੁਸ਼ਿੰਗਾਂ ਵਿੱਚ ਵੰਡਿਆ ਜਾ ਸਕਦਾ ਹੈ।

ਕੇਬਲਕਾਗਜ਼ਤੇਲ ਨਾਲ ਭਰੀ ਬੁਸ਼ਿੰਗ ਵਿੱਚ ਕੈਪੇਸਿਟਿਵ ਬੁਸ਼ਿੰਗ ਵਿੱਚ ਬਰਾਬਰੀ ਵਾਲੀ ਪਲੇਟ ਦੇ ਸਮਾਨ ਹੈ।ਕੈਪੇਸਿਟਿਵ ਬੁਸ਼ਿੰਗ ਵਿੱਚ ਕੈਪੇਸੀਟਰ ਕੋਰ ਕੋਐਕਸ਼ੀਅਲ ਸਿਲੰਡਰ ਕੈਪੇਸੀਟਰਾਂ ਦੀ ਇੱਕ ਲੜੀ ਹੈ, ਅਤੇ ਤੇਲ ਨਾਲ ਭਰੀ ਬੁਸ਼ਿੰਗ ਵਿੱਚ, ਇੰਸੂਲੇਟਿੰਗ ਪੇਪਰ ਦਾ ਡਾਈਇਲੈਕਟ੍ਰਿਕ ਸਥਿਰਤਾ ਤੇਲ ਨਾਲੋਂ ਉੱਚਾ ਹੁੰਦਾ ਹੈ, ਜੋ ਉੱਥੇ ਫੀਲਡ ਦੀ ਤਾਕਤ ਨੂੰ ਘਟਾ ਸਕਦਾ ਹੈ।

ਤੇਲ ਨਾਲ ਭਰੀਆਂ ਬੁਸ਼ਿੰਗਾਂ ਨੂੰ ਸਿੰਗਲ ਆਇਲ ਗੈਪ ਅਤੇ ਮਲਟੀ-ਆਇਲ ਗੈਪ ਬੁਸ਼ਿੰਗਾਂ ਵਿੱਚ ਵੰਡਿਆ ਜਾ ਸਕਦਾ ਹੈ, ਅਤੇ ਕੈਪੇਸਿਟਿਵ ਬੁਸ਼ਿੰਗਾਂ ਨੂੰ ਗੰਮਡ ਅਤੇ ਤੇਲ ਵਾਲੇ ਪੇਪਰ ਬੁਸ਼ਿੰਗਾਂ ਵਿੱਚ ਵੰਡਿਆ ਜਾ ਸਕਦਾ ਹੈ।

ਸਲੀਵਜ਼ ਦੀ ਵਰਤੋਂ ਉਦੋਂ ਕੀਤੀ ਜਾਂਦੀ ਹੈ ਜਦੋਂ ਕਰੰਟ-ਲੈਣ ਵਾਲੇ ਕੰਡਕਟਰਾਂ ਨੂੰ ਵੱਖ-ਵੱਖ ਸੰਭਾਵਨਾਵਾਂ 'ਤੇ ਧਾਤ ਦੇ ਘੇਰੇ ਜਾਂ ਕੰਧਾਂ ਵਿੱਚੋਂ ਲੰਘਣ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।ਇਸ ਲਾਗੂ ਮੌਕੇ ਦੇ ਅਨੁਸਾਰ, ਬੁਸ਼ਿੰਗਾਂ ਨੂੰ ਟ੍ਰਾਂਸਫਾਰਮਰ ਬੁਸ਼ਿੰਗਾਂ, ਸਵਿੱਚਾਂ ਜਾਂ ਸੰਯੁਕਤ ਬਿਜਲੀ ਉਪਕਰਣਾਂ ਲਈ ਬੁਸ਼ਿੰਗਾਂ, ਅਤੇ ਕੰਧ ਬੁਸ਼ਿੰਗਾਂ ਵਿੱਚ ਵੰਡਿਆ ਜਾ ਸਕਦਾ ਹੈ।ਇਸ "ਪਲੱਗ-ਇਨ" ਇਲੈਕਟ੍ਰੋਡ ਪ੍ਰਬੰਧ ਲਈ, ਇਲੈਕਟ੍ਰਿਕ ਫੀਲਡ ਬਾਹਰੀ ਇਲੈਕਟ੍ਰੋਡ ਦੇ ਕਿਨਾਰੇ (ਜਿਵੇਂ ਕਿ ਬੁਸ਼ਿੰਗ ਦਾ ਵਿਚਕਾਰਲਾ ਫਲੈਂਜ) 'ਤੇ ਬਹੁਤ ਕੇਂਦਰਿਤ ਹੁੰਦਾ ਹੈ, ਜਿੱਥੇ ਅਕਸਰ ਡਿਸਚਾਰਜ ਸ਼ੁਰੂ ਹੁੰਦਾ ਹੈ।

ਕੇਸਿੰਗ ਦੀ ਵਰਤੋਂ ਅਤੇ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਉੱਚ-ਵੋਲਟੇਜ ਬੁਸ਼ਿੰਗਾਂ ਦੀ ਵਰਤੋਂ ਉੱਚ-ਵੋਲਟੇਜ ਕੰਡਕਟਰਾਂ ਲਈ ਇਨਸੂਲੇਸ਼ਨ ਅਤੇ ਸਪੋਰਟ ਲਈ ਵੱਖ-ਵੱਖ ਸਮਰੱਥਾ ਵਾਲੇ ਭਾਗਾਂ (ਜਿਵੇਂ ਕਿ ਕੰਧਾਂ ਅਤੇ ਇਲੈਕਟ੍ਰੀਕਲ ਉਪਕਰਣਾਂ ਦੀਆਂ ਧਾਤ ਦੇ ਕੇਸਿੰਗਾਂ) ਵਿੱਚੋਂ ਲੰਘਣ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ।ਬੁਸ਼ਿੰਗ ਵਿੱਚ ਇਲੈਕਟ੍ਰਿਕ ਫੀਲਡ ਦੀ ਅਸਮਾਨ ਵੰਡ ਦੇ ਕਾਰਨ, ਖਾਸ ਤੌਰ 'ਤੇ ਮੱਧ ਫਲੈਂਜ ਦੇ ਕਿਨਾਰੇ 'ਤੇ ਕੇਂਦਰਿਤ ਇਲੈਕਟ੍ਰਿਕ ਫੀਲਡ, ਸਤਹ ਫਿਸਲਣ ਵਾਲੇ ਡਿਸਚਾਰਜ ਦਾ ਕਾਰਨ ਬਣਨਾ ਆਸਾਨ ਹੈ।ਉੱਚ ਵੋਲਟੇਜ ਪੱਧਰ ਦੇ ਨਾਲ ਬੁਸ਼ਿੰਗ ਦੀ ਅੰਦਰੂਨੀ ਇਨਸੂਲੇਸ਼ਨ ਬਣਤਰ ਵਧੇਰੇ ਗੁੰਝਲਦਾਰ ਹੈ, ਅਕਸਰ ਸੰਯੁਕਤ ਇੰਸੂਲੇਟਿੰਗ ਸਮੱਗਰੀ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹੋਏ, ਅਤੇ ਅੰਸ਼ਕ ਡਿਸਚਾਰਜ ਵਰਗੀਆਂ ਸਮੱਸਿਆਵਾਂ ਹੁੰਦੀਆਂ ਹਨ।ਇਸ ਲਈ, ਕੇਸਿੰਗ ਦੇ ਟੈਸਟ ਅਤੇ ਨਿਰੀਖਣ ਨੂੰ ਮਜ਼ਬੂਤ ​​​​ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ.
